35m/min Papier honingraatmachine 300KW honingraat bord lamineren Lijn

Laminatielijn voor honingraatpapier

Model: HZB-1600PC25

Gewoonlijk:

• Het is handig voor de werknemers om de papierrol via de hydraulische papierstand op te zetten;
• Het kleefsysteem kan aan beide zijden van de kern kleven en ook aan het bovenste/onderste papier.
• Door pneumatisch rollift te lijmen, wordt de lijm homogeen;
• Aanraakscherm bedien de machine, makkelijk te bedienen.

Werksnelheid: 4 - 25 m/min, de lijn vereist de volgende machines:

Specificatie:

Opmerking: de werkingssnelheid is afhankelijk van de machineconfiguratie, de papierkwaliteit, de lijmkwaliteit, de ervaring van de bediener, enz.

Details van elke sectie

met een gewicht van niet meer dan 50 kg

• Voeding van honingraatkernen met een knijprol
• Voederregeling via handwiel synchroon
• 80 kW elektrische verwarming. Elke 40 kW kan apart worden ingeschakeld/uitgeschakeld.
• Temperatuur is instelbaar

Hydraulische papierrolstand

• Breedte van de moederrol: 1600 mm
• Diameter van de moederrol: 1300 mm
• Maximaal gewicht van de moederrol: 2500 kg
• Kerndiameter: 76 mm (3 ′′)
• Spanningsregeling: door pneumatische rem bediend
• Arm omhoog/omlaag: aangedreven door watercilinder
• Voorverwarmingscilinderdiameter: 600 mm

Kleefeenheid 1 en Kleefeenheid 2

• Kleefmethode 1 voor kleefeenheid 1: op beide zijden van de kern kleven om lijm te besparen en het karton snel te laten drogen.
• Kleefmethode 2 voor kleefeenheid 1: rollenlijmen op kraftpapier
• Kleefmethode voor kleefeenheid 2: rollenlijmen op kraftpapier
• Beheersing van het lijmverbruik: pneumatische en handwielbeheersing synchroon
• Levering van lijm: door middel van een diafragmapomp
• Lijmrolmateriaal: roestvrij staal (we gebruiken geen met staalrol omwikkeld rubber, omdat het rubber gemakkelijk zal slijten)

Verwarming en compressie-eenheid

• Compressiewijze: warmte uit verwarmingspanele en gelijkmatig verdeelde warmte over het paneel.
• Compressiebeheersing: schroefbeheersing, aangedreven door een motor.
• Temperatuurregeling: elektrische regeling tussen 0 en 250°C
• Verwarmingsmethode: elektrische verwarming
• Verwarmingsplaat oppervlak bedekt met teflonmateriaal, geen lijm op het oppervlak van de verwarmingsplaat
• Verwarmingsbreedte: 2500 mm
• De bovenverwarming is 72 kW.

bandcompressie-eenheid

• Dubbele spoorstructuur met nitrilrubberband.
• Gebruik 45 paar rollen van het type float voor drukwerk
• De riem kan het bord drukken om ervoor te zorgen dat het stevig lijmt en het kan helpen het honingraatbord af te koelen.
• Pneumatische regeldruk volgens de grootte en dikte van het honingraatbord
• Gordelspanning en geleidingsinrichting
• Lange: 10 m

Kamerdrogingseenheid

• Dubbele spoorconstructie met PVC-gordel.
• Automatische schommelinstelling is geïnstalleerd voor de PVC band
• Kamerstructuur: 150x100mm vierkante stalen buis en stalen plaat.
• Aan beide zijden van de kamer is een inspectiedeur.
• Verwarmingsmethode: centrale verwarming met circulerende verwarmde lucht
• Luchtpijp is dubbele laag structuur, kan de temperatuur goed te houden en voorkomen dat verbrand
• Gebruik 26 paren rollen van het type zware drijver voor het persen
• Temperatuurcontrole distale weergave, automatisch instellen verwarmingstemperatuur
• Lange: 8 m
• Totaal verwarmingsvermogen: 60 kW

Koelingseenheid voor rollen

• De lengte van het koelgedeelte is 5000 mm
• Koelventilator is geïnstalleerd
• Air flow system wordt gebruikt voor de overdracht van koellucht naar elk deel van de honingraat bord
• Gebruik 10 paren rollen van het type zware drijver voor het persen

NC Eenheid voor het snijden van dunne messen

• Max. snijbreedte: 1600 mm
• Geschikte plaatdikte: 6-60 mm
• met een vermogen van niet meer dan 50 W
• Model van het slijpen van het mes: automatisch / handmatig
• Hoeveelheid lemmen: 5 stuks
• Instelling van de plek van het lemmet: PLC-besturing, aanraakscherm

Eenheid voor dwars snijden

• Synchroon snijden: bediend door een servomotor.
• Een kogelschroef en een lineaire gids worden gebruikt voor de transmissie
• Versnellingsfrequentieregeling met frequentieomrekermotor
• PLC-besturing, bedienen op touchscreen
• Snijmes kan op tijd en tegen tijd draaien
• Minimale snijlengte: 1800 mm bij een snelheid van 25 m/min
• Een diagonale afkoppeling van honingraatplaat (1600x1000 mm): ±2 mm

Stacker

• Handmatig / Auto model beide beschikbaar
• De spanning van de band kan afzonderlijk worden ingesteld.
• Stapelingssnelheid is verstelbaar
• Hydraulische cilinder aandrijving van het platform op/af
• Stapelhoogte 1600 mm

Lijst van elektrische en pneumatische onderdelen:

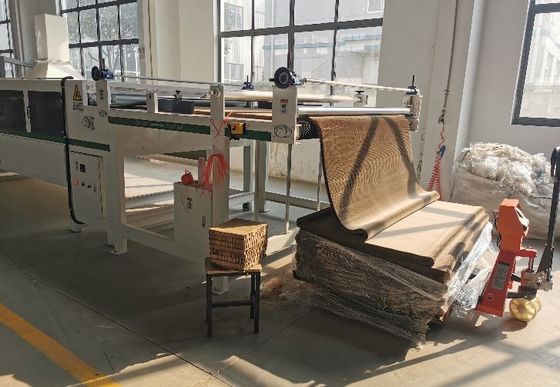

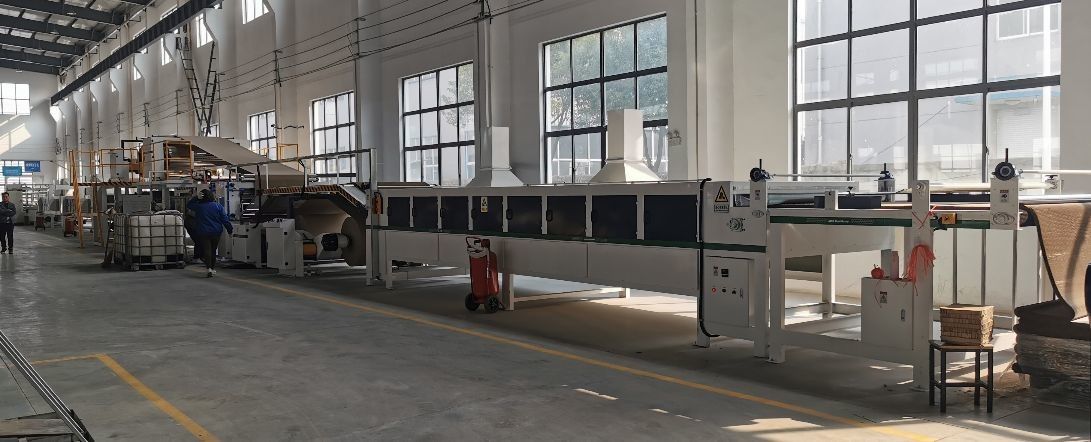

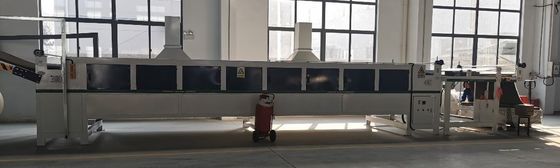

Foto's:
