Automatische Teller L Profiel Rand Beschermer Machine 15.3 kW 40m/min Snelheid

Regelmatige Speed Paper Edge Protector Line

Model: ZHJ-100D

Een korte productinleiding:

1De ZHJ-100D-machine bestaat uit 6 eenheden:
Deeltjes en delen daarvan
Kleefinstallatie
Verpakkingseenheid
Vormingseenheid
Snijmachine
Stacker eenheid

Model	ZHJ-100D
Max. werksnelheid	40 m/min (min. snijlengte: 1000 mm)
	11 m/min (min. snijlengte: 50 mm)
Regelmatige werkingssnelheid	15-30 m/min
L-grootte randbeschermer	30-80 mm (kan symmetrisch en asymmetrisch zijn)
L dikte van de randbeschermer	2.5-8 mm
Inwendige papiergrootte	420-600 g/m2
Gewicht van het papieroppervlak	175-250 gm kraft
Kerndiameter van de papieren spoel	3 "(76 mm)
Deeltjes	3-12
Diameter van de papieren spoel	Maximaal 1300 mm
Afmetingen van de machine	34000x1500x2200 mm
Gewicht van de machine	3800 kg
Totaal vermogen	15.3 kW
Behoefte aan perslucht	0.8MPa/0.2m3 (aanbieden door de klant)

Machinestructuur, introductie van hoofdonderdelen, introductie van de werking:


1. Machinestructuur
De ZHJ-100D-machine bestaat uit 6 eenheden:
Standaard voor het ontwikkelen van papier, Kleefapparaat, Verpakkingsapparaat, Vormapparaat, Snijapparaat, Stapelapparaat
De papierrol gaat volgens prioriteit door meer dan 6 eenheden en wordt uiteindelijk afgesneden bij het snijden.

2Inleiding van de hoofdeenheid

a. Hoofdstukken van machines
De vorming en het snijden zijn twee belangrijke onderdelen.
Gebruik een servomotor om de snijmachine aan te drijven om een hoge snijnauwkeurigheid te behouden.

b. Veiligheidsbescherming
* Wanneer de machine draait, komen andere mensen niet in de buurt van de machine en
Gebruik het besturingspaneel niet, behalve de operator.
* Mensen staan niet voor de snijmachine wanneer de machine draait.
voor het voorkomen dat Edge Board mensen pijn doet.
* De hand van de bediener mag niet in de buurt komen van de snijmachine of van de vormende wielen wanneer
het gebruik van de machine of het testen van de snijmachine.

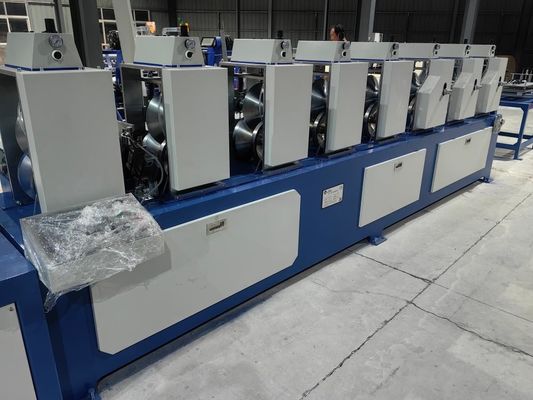

Foto's:
