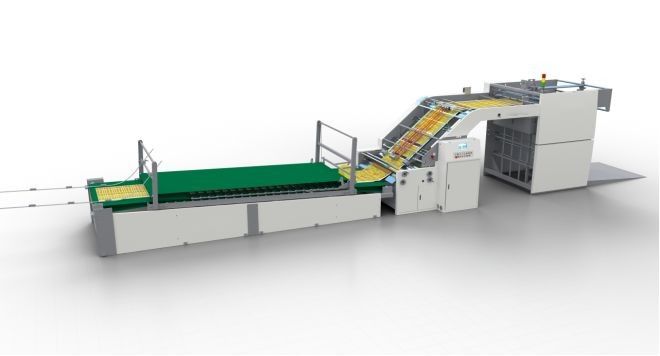

18.5KW High Speed Litho Laminator Machine Synchrone Servo Driven SDX-1200

Hoog snelheidslitho-lamineerder

(Synchrone servo-aangedreven)

Hoofdkenmerken:

• Computersnel lamineren met een snelheid van maximaal 12000 vellen per uur (papierlengte: 600 mm)
• Leading-edge Litho Feeder zorgt voor stabiel draaien bij hoge snelheid en geen extra aanpassing voor verschillende werkzaamheden.
• Voederbasis: lage E-type stapel tafel zorgt voor directe papiervoeding door palletkarretjes.
• Glijsysteem: High-precision lijmrollers, lijm zijkant stop, auto lijm niveau controller geen overloop bij hoge snelheid en lijm recirculatie systeem.
• Compensatie-uitlijningssysteem:Meerdere sensoren detecteren de relatieve positie van het onderste papier, terwijl servomotoren zorgen voor afhankelijke compensatie van de bovenste papierlevering om een precieze uitlijning van twee vellen te garanderen.
• Elektrisch besturingssysteem: mens-machine-interface met PLC-besturing, waarschuwingslicht, automatische opsporing van productietoestand, onregelmatigheden en werkregister.

Specificatie:

**Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd

• Als de papierkwaliteit en het snijwerk goed en nauwkeurig genoeg zijn, en bij een snelheid van 9000 vellen per uur, kan de lamina­tor ook een tolerantie van 1,0 mm of minder bereiken.
• De geknevelde kleefrol van roestvrij staal kan het lijmverbruik waarborgen, dat normaal gesproken varieert van 25-30 gm, afhankelijk van de vaardigheden van de gebruiker en de soorten gegolfd papier.

Servo-controleerbare schachtloze achtervoeder:

• Met Yaskawa servo-besturing, geen extra aanpassing voor verschillende velgroottes, papiergewicht varieert van 120 gsm tot 600 gsm, gemakkelijk te bedienen.
• Unieke overlappende papiervoeding en -levering zorgt ervoor dat papier met een lage GSM-waarde soepel draait;
• Vooraflaadtoestel per spoor standaard uitgerust.

Onderste voedingsgedeelte:

• Uitgerust met twee Yaskawa servomotoren, één voor nauwkeurige papiervoeding, een andere voor het regelen van intermitterende luchtzuiging voor betere grootte papiervoeding.
• Een grote luchtblazer en afzonderlijke gordelhouders zorgen voor een soepele voeding van 2ply, 3ply, 4ply, 5ply en karton, geen trillingen van de gordelhouder.

Servomotormontage om een nauwkeurige en versterkte zuigkracht te waarborgen:

Kleefgedeelte:

• Met een zeer nauwkeurig coating mechanisme van roestvrij staal wordt een gelijkmatige lijm toegepast.
• Speciaal mechanisme zorgt ervoor dat het papier van de lijmrol wordt verwijderd, gemakkelijk te reinigen, te demonteren en aan te passen
• Drie sensoren om het volume van de lijm automatisch te regelen.
• Bij hoge snelheid zorgt de zijdelingse lijmstop ervoor dat er geen overstroming ontstaat en dat de lijm bij hoge snelheid opnieuw circuleert.

Registratie:

• Multi-sensoren om de voedingspositie van de onderplaten te controleren, de bovenste twee servomotoren (Japanse Yaskawa-merk) passen de bovenste platen synchroon aan om een nauwkeurig register te maken tijdens het lamineren.

Transmissie:

• Multi Power transmissie gelijkmatig verdeeld door tandwielen en riemen combinatie, onderhoudsvrij, laag lawaai, hoog rendement
• De belangrijkste tandwielen voor lijmrollers zijn van Taiwanese producenten.

Vervoerder voor het drukken:

• De gelamineerde vellen worden standaard door een persconveyor verzameld voor een perfecte binding.
• De snelheid van de vervoerband kan door één motor worden aangepast aan de snelheid van de machine.

Touchscreen:

• Mens-machine-interface (Proface) met PLC-touchscreenbesturing, waarschuwingslicht, automatische controle van de productiecondities, onregelmatigheden en het werkregister.

Controlepaneel:
