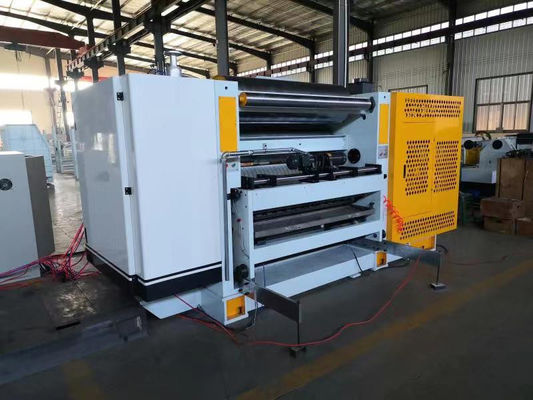

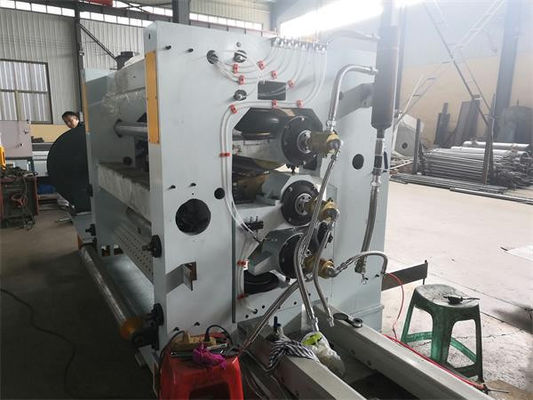

Industriële cassette-type enkelzijdig voor gegolfde papierlijn SF-280D-1600

Eenvoudige kassetvormer

Model: SF-280D-1600

Gebeurtenis:

• Ontwerpsnelheid: 100 m/min
• Breedte: 1600 mm
• Hoofdfluitrol: ¢ 280 mm (afhankelijk van de golflaag verschillen), drukrol ¢ 320 mm, voorverwarmingsrol ¢ 400 mm.
• Negatieve drukontwerp, laag warmteverlies, de kernplaat kan gelijkmatig worden geperst en bevestigd aan het oppervlak van de golfrollers, de golfvorm beter, omdat gelijkmatige druk,beter gegolfd dak, gelijkmatig gecoate lijm, zodat zijden gegolfd beter passen bij de situatie.

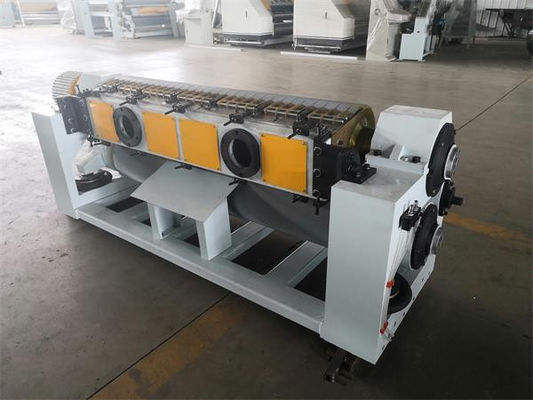

• Snelle rol verandering, 10 minuten, om de trolley aanhanger met golvende te vervangen, golvende aan de hele groep van de motor aandrijving, in de machine, de machine is bevestigd op de basis,met slechts een paar knoppen schakelaar kan snel en gemakkelijk worden voltooid gegolfde vervanging.
• Geaffineerd met staal van 48CRMO-kwaliteit, warmtebehandeling, oppervlaktebehandeling na slijpen van wolfraamcarbide, oppervlakhardheid boven HV1200.
• Golfrol- en drukrolregelsysteem met behulp van een ballon (rubberen airbag) met een hoge stabiliteit, maar dat ook de buffergasdruk regelt.
• Glijvolumecontrole met elektrische aanpassing, elektrische taptoestellen, kleefsystemen kunnen onafhankelijk van de gastheer werken om te stoppen en te voorkomen dat de lijm droog wordt.
• Het mobiele lijmsysteem, naast gemakkelijk schoon te maken, het meer bevorderlijk onderhoud, reparatiewerk.
• Eenvoudig besturingssysteem, touchscreen-interface, met kleuren tekeningen weergeven van de bedrijfsstatus, functie selectie, foutindicatie, uitsluiting en parameterinstellingen, enz.kan deze machine volledig functioneel tonen, gemakkelijk te bedienen, gebruiksvriendelijk.
• Met ingebouwd conditionersysteem, temperatuur en vochtregulerend papier.
• Golf- en drukrollagers worden gebruikt in hoogtemperatuurvet om de levensduur van het lager en een soepele werking te garanderen.

Technische parameters:

• Werkwijdte: 1600 mm
• Operatiekant: links of rechts (afhankelijk van de fabriek van de klant)
• Ontwerpsnelheid: 100 m/min.
• Temperatuurregeling: 160 ∼ 200°C
• Druk van gecomprimeerde lucht: 0,4-0,9Mpa
• Stoomdruk: 0,8 ∼1,3 Mpa
• Gekrompen type (UV of UVV)

De diameter van de rol:

• Hoofdgolfrol: ¢ 280 mm
• Drukrol: ¢ 320 mm Kleefrol: ¢ 215 mm
• Pastroller: ¢ 124 mm Voorverwarmingsroller: ¢ 400 mm

Motorparameter:

• Hoofdfrequentiemotor: 18,5 kW Nominale spanning: 380V 50Hz Continu (S1) werkstandaard
• Zuigmotor: 11 kW Nationale spanning: 380 V 50 Hz Continu (S1) werkstandaard
• Gelreducer: 100 W Nominale spanning: 380 V 50 Hz Korte (S2) werkstandaard
• Gel gap motor: 250 W Nominale spanning: 380 V 50 Hz Korte (S2) werkstandaard
• Motor van de lijmpomp: 2,2 kW Nominale spanning: 380 V 50 Hz Continu (S1) werkstandaard
