Productdetails:
|
Stroomvoorziening: | 380V OF 220V OF 415V | Kleur: | Op maat |
---|---|---|---|
Kleurenhoeveelheid: | 2 kleuren | Max. materiaalrolbreedte: | 3300 mm |
Max. Drukbreedte: | 2280mm | Drukperimeter: | 2001000mm |
Druksnelheid: | 100-150 m/min | Druknauwkeurigheid: | +/-0.15mm |
Markeren: | Grote automatische flexodrukmachine,Automatische flexodrukmachine 150 m/min,2 Kleurflexodrukmachine 100 m/min |

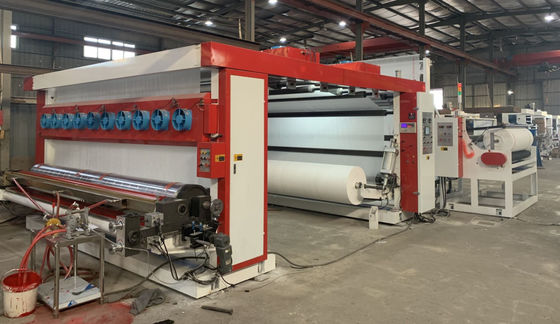

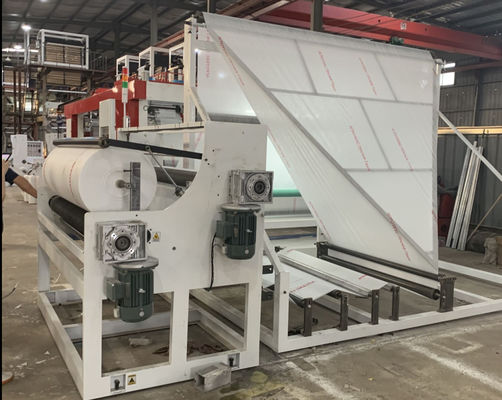

Flexografische drukmachine met grote afmetingen
Model:YTH-3300
Gewoonlijk:
1Het printplaatmateriaal is lichtgevoelig hars zacht plaat. Geschikt voor het afdrukken op PE, PP, glaspapier, kraftpapier, voedselpapier, niet-geweven stoffen, enz....
2. De teller is uitgerust;
3. Bij het drukken van de die lift, anilox roller automatisch draaien;
4. droogsysteem wordt afgesneden wanneer de machine stopt;
5. Elektrische registratie geregeld door motor;
6De rolstoel en het materiaalplank zijn uitgerust met een joggingfunctie en een stopknop om het bedienen van de machine bij het vergrendelen van de platen te vergemakkelijken.
Specificatie:
Beschikbare kleurhoeveelheid | 2 kleuren |
Max. materiaalrolbreedte | 3300 mm |
Max. materiaalrolgewicht | 900 kg |
Max. diameter van het materiaal van de rol | 1200 mm |
Max. omroldiameter | 1200 mm |
Max. omrolbreedte | 1650 mm |
De diameter van de kern van de spoel | 3 cm |
Max. afdrukbreedte | 2280 mm |
Printomtrek | 200-1000 mm |
Ontwerpsnelheid | 160 m/min |
Druksnelheid | 100-150 m/min |
Dikte van de drukdruk | 2.28mm |
Horizontale druknauwkeurigheid | +/- 0,15 mm |
Lange druknauwkeurigheid | +/- 0,15 mm |
Verwarmingsmethode | Elektrische verwarming |
Tipe droogkamer | Bijgevoegd type |
Temperatuur van de droge kamer | 20°C-120°C |
Regeling van de drukdruk | Pneumatische aanpassing |
Totaal vermogen | 80 kW |
Werkvermogen | 30-40 kW |
Gewicht van de eenkleurige machine | 3500 kg |
Gewicht van de dubbelkleurmachine | 4000 kg |
Afmetingen van de machine | 7000x4100x3100 mm |
Andere vereisten kunnen worden aangepast |
Gegevens over elk onderdeel
1Het losmaken.
1) Een automatische spanningsregelaar, met inbegrip van een 40 kg magnetische poederrem en een 7,5 kW vectoromvormermotor
2) automatisch stoppen bij ontkoppeling; wanneer de machine stopt, moet de spanning worden gehandhaafd om het materiaal of de lijnen niet los te laten.
3) Luchtverruimingsas van 3 ‰, 2 stuks
4) Ultrasone correctie: één stuk, met handmatige/automatische/centrale terugkeerfunctie, die de omgekeerde beweging links en rechts kan aanpassen.
5) Materiële kerndiameter: 76 mm
2. Druksysteem
1) Perimeter van de drukcilinder: 200-1000 mm
2) Printmateriaal: harsplaat of rubberplaat
3) Transmissie: De centrale rollerdriver met een grote versnelling stuwt het drukstation aan.
4) Eén keramische gaasrol, 200-800 LPI, merk Shanghai Yuncheng
5) Eén gesloten inktkamersysteem voor artsenlemmen, met TELFON-technologie
6) Eén tweerichtingsdiafragmapomp, inktcyclus werking en toevoer
7) Aanpassingsmethode: elektrische longitudinale en horizontale set. (Automatisch afdrukken na aanpassing.
8) Druksysteem voor het duwen van rollen: pneumatische bediening
3. Droogsysteem
1) De machine is uitgerust met een blazer en een verwarmer; de verwarmer maakt gebruik van het centrale temperatuurregelsysteem
2) Alle thermische lucht tussen de drukruimte wordt geleverd door een verwarmingseenheid.
3) Na de installatie van de drogeenheid in de drukmachine, aan de bovenkant van de machine: tot 4 meter lang.
4) Droog het apparaat tussen elke kleur, en dan een apparaat droog na het afdrukken is voltooid
4. Machina-carrosserie en -frame
1) Het frame is gemaakt van hoogsterk, laagspannings gelegeerd gietijzer. Het wordt gegoten door harssandproces en wordt behandeld met trilling.
2) Algemene structuur van de gidsrol.
3) Montage-module in ontwerp.
4) Gidsrol φ90 mm (oppervlakte-anodetoxideringsbehandeling)
5Bijzondere punten
1) Centrumrolversnelling
2)statische vervanging en automatische spanningsregeling
3)Gesloten kamer medisch lemmen systeem
