Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat

Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat
Multi-function Paper Edge Protector Line For Making L Profile , U Profile Edge Protector And Flat Board
Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat

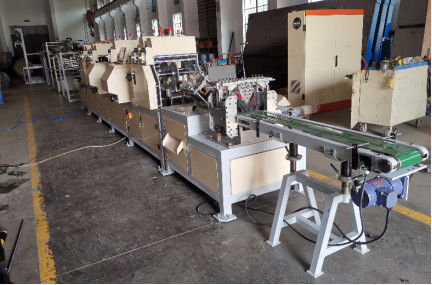

Grote Afbeelding :  Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat

Productdetails:
Plaats van herkomst: China
Merknaam: AMC MACHINERY
Certificering: CE
Modelnummer: ZHJ-150DPU
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiate
Verpakking Details: met een breedte van niet meer dan 50 mm
Levertijd: 90 werkdagen
Betalingscondities: T/T
Levering vermogen: 5 sets per maand
Contact

Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat

beschrijving
Spanning: 220V of 380V of 415V Kleur: aangepast
Versnelling: Max. 70m/min. L-grootte randbeschermer: 30-100 mm (kan symmetrisch en asymmetrisch zijn)
L dikte van de randbeschermer: 3-8 mm Controle: Automatisch
U-grootte randbeschermer: Inwendige breedte: 15 - 150 mm (15 mm, 20 mm, 30 mm....) Hoogte: 20 - 100 mm U-randbeschermingsdikte: 2,5-8 mm
Breedte van het platte bord: 50 -180 mm
Markeren:

U-profiel papierrandbeschermingslijn

,

L-profiel papierrandbeschermingslijn

,

Multifunktioneel papierrandbeschermingslijn

Multifunctionele papierrandbeschermingslijn

(Model: ZHJ-150DPU, voor het maken van L-profiel, U-profielrandbeschermer en platte plaat)

Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat 0



Gewoonlijk:

  • Het model ZHJ-150DPU is bestemd voor de vervaardiging van L-profielrandbeschermers, U-profielrandbeschermers en platte platen en de maximale werkingssnelheid is 30 m/min voor de vervaardiging van L-profielrandbeschermers,20 m/min voor de vervaardiging van U-profielbeschermers en 25 m/min voor de vervaardiging van platte platen.
  • Alleen de positie van de vormvorm aanpassen voor het produceren van randbeschermer van ander profiel, hoeft niet te veranderen vormen.
  • Luchtcilinder voor het vormen van drukregulatie.
  • Het aanraakscherm en het servosysteem maken de ZHJ-150DPU-machine gemakkelijk te bedienen en met een snijnauwkeurigheid van ±1 mm per meter.
  • Met automatische storingalarmfunctie.
  • Automatische teller voor het berekenen van de productie.
  • Het is gemakkelijk om het vormwiel te ontmantelen en te vervangen.
  • De lijmsectie kan automatisch lijm leveren met een vast volume.



Specificatie:

Model ZHJ-150DPU
Max. werksnelheid voor het maken van L-profielrandplaten

30m/min (min. snijlengte: 200 mm)

8m/min(min.snijlengte: 50 mm)

Lengte van de randplaat

Getoetst met een randplaat van 50x50x5 mm

 30 m/min 800 mm No.limiet 95°-110°
25 m/min 600 mm No.limiet 85°-90°
20 m/min 500 mm No.limiet 85°-90°
12 m/min 50 mm No.limiet 85°
L-grootte randbeschermer

30-100 mm (kan symmetrisch en asymmetrisch zijn)



Min. grootte 30 mm

Onder voorbehoud van de volgende beperkingen:

1) Dikte van de randplaat niet meer dan 4 mm

2) werkingssnelheid niet meer dan 20 m/min



Max. maat 100 mm

Onder voorbehoud van de volgende beperkingen:

  • Dikte van de randplaat niet meer dan 3 mm
  • met een werkingssnelheid van niet meer dan 20 m/min



Mogelijk symmetrisch en asymmetrisch
L dikte van de randbeschermer

3-8 mm



Min. dikte 3 mm

Onder voorbehoud van de volgende beperkingen:

1) De afmeting van de randplaat niet meer dan 80 mm

2) werkingssnelheid niet meer dan 20 m/min



Max. dikte 8 mm

Onder voorbehoud van de volgende beperkingen:

1) De afmeting van de randplaat niet meer dan 70 mm

met een werkingssnelheid van niet meer dan 20 m/min
Lagen voor L-randbeschermer 3-13 lagen



Max. werksnelheid voor het maken van U

profielrandplaat

 20 m/min
U-grootte randbeschermer

Inwendige breedte: 15 - 150 mm (15 mm, 20 mm, 30 mm....)

Hoogte: 20 - 100 mm
U-randbeschermingsdikte 2.5-8 mm
Lagen voor U-randbeschermer 3-10 lagen

Max. werksnelheid

voor het maken van platte platen

 25 m/min
Breedte van het platte bord 50 -180 mm
Flat-plaatdikte 2.5-8 mm
met een breedte van niet meer dan 50 mm 3-13 lagen
Inwendige papiergrootte 420 tot 520 g/m2
Gewicht van het papieroppervlak 140-200 gm kraft
Kerndiameter van de papieren spoel 3 "(76 mm)
Kleefstof

Inhoud 1: Kaolien (AI203 · 2SiO2 · 2H2O)

Inhoud 2: Polyvinylalcohol (PVA) (C2H4) n

Het vaste percentage is 15% - 25%
Diameter van de papieren spoel Maximaal 1500 mm
Afmetingen van de machine 32000x2500x2600 mm
Gewicht van de machine 4770 kg
Totaal vermogen 12.25 kW
Behoefte aan perslucht 0.8MPa/0.2m3 (aanbieden door de klant)





Details van de machine ZHJ150DPU:

Controlesysteem PLC, servomotor en touchscreen ((HMI)
Papierstandjes

Vervaardiging uit kunststof

Afzonderlijke papierstand voor oppervlakpapier.
Verwerking van papier Meerlaagselamineren
Kleefsysteem Meerlaagse lijmwerkzaamheden
Glijvoeding Automatische voeding met diafragmapomp
Aanpassing van de druk Pneumatische besturing
Aanpassing van de druk Pneumatische besturing
Snijdmethode met een vermogen van niet meer dan 50 kW
Hoeveelheid snijmachine 2 snijmachines
Min gesneden lengte 5 cm
Snijdtoleranties ± 1 mm per meter
Operator 2 - 3





Lijst van de belangrijkste elektrische onderdelen

Naam Brandnaam
Frequentieomzetter Adlee
Servomotor en aandrijving Mitsubishi
Relais Omron
Contactor Siemens
Touchscreen WeInview





Facultatief onderdeel:

  • 90° hoek snijmachine.
    Dit apparaat kan matrijzen op L-randbord om het te kunnen vouwen met 90°.
    Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat 1 Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat 2    Multifunctionele papierrandbeschermingslijn voor het maken van L-profiel, U-profielrandbeschermer en platte plaat 3



Gegevens van elke eenheid



Inwendige laag papierrolstand



  • 12 ton papier rollen
  • Maximale diameter van de papierrol: 1500 mm
  • De kerndiameter van de papieren spoel: 3 ̊

Hoogste laag papierrolstand



  • Maximale diameter van de papierrol: 1500 mm
  • De kerndiameter van de papieren spoel: 3 ̊





Kleefinstallatie



  • Voor maximaal 13 lagen papierlijmen
  • capaciteit van de lijmtank: 100 L

Voorvormende sectie



  • Handwielinstelling voor verschillende beschermingsmaat.





Ontwikkelingssectie



  • V- of L-profiel, U-profiel en platte plaat 3 in 1 gecombineerde functie.
  • Multifunktioneel vorm- en persapparaat, gewijzigd door pneumatische opheffing.
  • 5 sets vorm- en perseenheden die door een luchtcilinder worden bestuurd.
  • Hardchroomplating en fijn slijpen van de vormwielen.

Snijgedeelte



  • Speciale snijmachine voor het snijden van L-, U- en platte bordrandbeschermers.
  • Automatische alarmregeling en weergave van de foutcode.
  • Aanraakschermbesturing voor lengteinstelling en computerbesturing voor snelheidsinstelling.
  • Hydraulisch snijmachine.
  • Snijnauwkeurigheid: 1000 ± 1 mm.
