Productdetails:
|
| Spanning: | 220V of 380V of 415V | Kleur: | Op maat |
|---|---|---|---|
| Versnelling: | Max. 70m/min. | L-grootte randbeschermer: | 30-110 mm (kan symmetrisch en asymmetrisch zijn) |
| L dikte van de randbeschermer: | 2.510mm | Controle: | Automatisch |
| Type: | L Profiel | Producttype: | Machine voor het maken van bord |
| Markeren: | Automatische papierhoekbeschermingsmachine |
||
High Speed Paper Edge Protector Lijn
(Model: ZHJ-120G, alleen voor het maken van L-profielrandbeschermers)
Gewoonlijk:
Specificatie1:
| Model | ZHJ-120G | |||
| Werksnelheid | Max. 70 m/min | |||
|
Lengte van de randplaat Getoetst met een randplaat van 50x50x5 mm |
Versnelling | Min.lengte | Max.lengte | Hoekgraad |
| 70 m/min | 2000 mm | No.limiet | 120°-130° | |
| 60 m/min | 1500 mm | No.limiet | 95°-110° | |
| 50 m/min | 1000 mm | No.limiet | 85°-95° | |
| 40 m/min | 1000 mm | No.limiet | 85°-90° | |
| 30 m/min | 800 mm | No.limiet | 85° | |
| L-grootte randbeschermer |
30-110 mm (kan symmetrisch en asymmetrisch zijn)
Min. grootte 30 mm Onder voorbehoud van de volgende beperkingen: 1) Dikte van de randplaat niet meer dan 4 mm 2) werkingssnelheid niet meer dan 30 m/min
Max. maat 110 mm Onder voorbehoud van de volgende beperkingen:
Mogelijk symmetrisch en asymmetrisch |
|||
| L dikte van de randbeschermer |
2.5-10 mm
Min. dikte 2,5 mm Onder voorbehoud van de volgende beperkingen: 1) De afmeting van de randplaat niet meer dan 110 mm 2) werkingssnelheid niet meer dan 30 m/min
Max. dikte 10 mm Onder voorbehoud van de volgende beperkingen: 1) De afmeting van de randplaat niet meer dan 90 mm met een werkingssnelheid van niet meer dan 30 m/min |
|||
Sverlichting2:
| Model | ZHJ-120G |
| Inwendige papiergrootte | 420-600 g/m2gerecycled papier, het papieroppervlak moet ruw zijn |
| Gewicht van het papieroppervlak | 175-250 gm kraft |
| Kerndiameter van de papieren spoel | 3 "(76 mm) |
| Deeltjes | 3-13 |
| Kleefstof |
Inhoud 1: Kaolin (AI)203· 2SiO2· 2 uur2O) Inhoud 2: Polyvinylalcohol (PVA) (C)2H4) n Het vaste percentage is 15% - 25% |
| Diameter van de papieren spoel | Maximaal 1500 mm |
| Afmetingen van de machine | 32000x3500x2600 mm |
| Werkgebied | 35000x4000x2600 mm |
| Werktemperatuur | 0-50°C |
| Werkvochtigheid | ¢70% |
| Gewicht van de machine | 6500 kg |
| Totaal vermogen | 32 kW (inclusief 16 kW voor verwarming en 16 kW voor vormwiel) |
| Behoefte aan perslucht | 0.8MPa/0.2m3(de klant verstrekt) |
OVerklaring Voorwaarden
| Werktemperatuur | 10°C tot 50°C |
| Installatieplaats kamertemperatuur | 10°C tot 50°C |
| Relatieve luchtvochtigheid (%) | Maximaal 70% |
| Elvatie | 100 meter |
| Controlesysteem | PLC, servomotor, aanraakscherm (HIM) |
| Papierstandjes |
Compositestaanders met lift voor het binnenste papier. Afzonderlijke papierstand voor oppervlakpapier. |
| Methode voor het laden van een papieren rol |
Verladen van de binnenste rolletjes papier met hefmachine (uitgerust met de ZHJ-120G-machine). Laad papierrol met een handmatige hydraulische vorkhef. Geen noodzaak om de machine te stoppen bij het laden van papierrolletjes. |
| Het voeden van papier enlamineren | Meerlaagselamineren |
| Kleefsysteem | Meerlaagse lijmwerkzaamheden |
| Verwarming van lijm | Elektrische verwarming met temperatuursysteem |
| Glijvoeding | Automatische voeding met diafragmapomp |
| Aanpassing van de druk | Pneumatische besturing |
| Verwarming door beschermingsmiddelen | Elektrische verwarming |
| Snijdmethode | met een vermogen van niet meer dan 50 kW |
| Hoeveelheid snijmachine | 1 kapper |
| Min gesneden lengte | 80 cm |
| Snijprecisie | ± 1 mm |
| Stacker | Automatisch stapelen |
| Operator | 2-3 werknemers |
| Verplichte container | Eén 40" container |

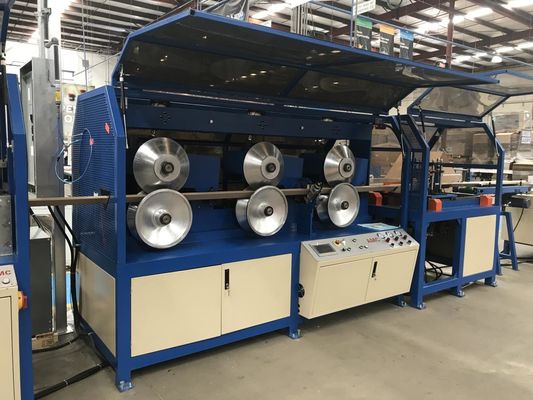

Details van de ZHJ-120G-machine:
Overige posten:
| Hoofdlaging | Merk SKF |
| Elektrische onderdelen | Merk Schneider |
| Pneumatisch onderdeel | AirTec merk |
